Espectrômetro - Goniômetro
Cód. HO-ED-S-01
PRINCIPAIS CARACTERÍSTICAS
Com esse sistema é possível abordar diversos tópicos referente a ensaios de espectrometria. Além dessas vantagens temos em vista que o dispositivo é muito fácil de se utilizar, garantindo assim uma melhor segurança para os instrutores e professores na hora de suas explicações. O lay-out do kit é planejado para se obter um fácil manuseio de seus recursos. É fornecido também documentações técnicas completa de utilização do VIVACITY DIDACTIC com manuais técnicos das bancadas para operação e configuração ou parametrização do conjunto; roteiros de experimentação com informações teóricas e atividades práticas dos experimentos em mídia e impresso na língua portuguesa. Garantia e suporte técnico para solucionar todas dúvidas referente ao dispositivo e suas diversas formas de aplicação.
Mais Detalhes do Produto
INTRODUÇÃO

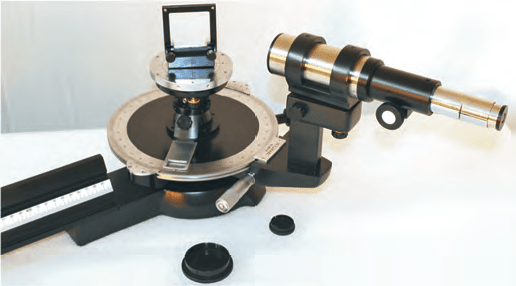

O equipamento Espectrômetro Goniômetro é um instrumento versátil para estudar o espectro de frequências que a fonte de luz emite, assim como para a caracterização de componentes como prismas e redes de difração. Ao contrário dos espectrômetros comuns, este modelo é projetado de tal forma que os alunos possam a obter uma melhor compreensão dos princípios de funcionamento do espectrômetro. Todos os módulos são deliberadamente abertos e fáceis de entender.

Este Goniômetro é usado para medir dados ópticos de prismas. Oferece medições precisas de ângulo e índice de refração. O aparelho é projetado para permite fácil manuseio e alta durabilidade. Convencionalmente, a medição do índice de refração é realizada com um prisma de dispersão feito a partir do material a ser testado. Para a medição do índice de refração dos fluidos, é utilizado um prisma oco, que é enchido com o fluido. Ele também pode ser usado como um espectroscópio para o exame qualitativo e medição de espectro de emissão e absorção.

TÓPICOS RELACIONADOS

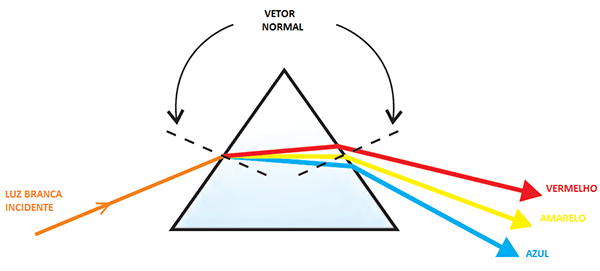

  • Dispersão
  • Índice de refração
  • Potência dispersiva
  • Ângulo de desvio mínimo
  • Rede de refração

EXEMPLO DE EXPERIMENTOS
  • Determinação do índice de refração do prisma sólido
  • Potência dispersiva do material do prisma
  • Índice de refração de vários líquidos usando prisma líquido

CARACTERÍSTICAS

Design moderno e de fácil utilização
Lâmpada de mercúrio utilizada como fonte de luz
Fenda simétrica com precisão
Altura da tabela de prisma é ajustável
Óptica de alta qualidade
Inclui manual completo

PRODUTOS DO FORNECIMENTO

1 x Goniômetro (resolução 1 arco/min)
1 x Trilho óptico (comprimento 300 mm)
1 x Fenda com suporte (fenda tamanho 0 - 3mm)
1 x Lente de colimação com suporte (diâmetro 50mm)
1 x Lâmpada de vapor de mercúrio com fonte de alimentação (entrada 220VAC, 60Hz)
1 x Telescópio (ampliação 10X)
1 x Prisma oco (material PMMA)
1 x Prisma Equilateral (material N-SF1)
1 x Rede de difração (espaçamento de ranhura 600 linhas/mm)

ESPECIFICAÇÕES

Ampliação do telescópio - 10X
Resolução da tabela de prismas - 10 arco/min
Resolução do Goniômetro - 1 arco/min
Fenda variável - Micrômetro variável 0-3mm
