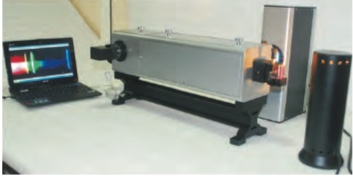

Espectrômetro de Desvio Constante Baseado em CCD
Cód. HO-ED-S-0203
PRINCIPAIS CARACTERÍSTICAS
O aparelho usa imagens CCD em vez de filmes fotográficos de haleto de prata. Tornou-se difícil realizar experimentos espectroscópicos baseados em filmes de haleto de prata em salas de aula devido à indisponibilidade de materiais de consumo e obstáculos em seu processamento. A imagem CCD do espectro é uma solução oportuna. A aquisição de dados é fácil e rápida. Como a maioria dos espectroscópios comerciais é baseada em imagens digitais, os estudantes são expostos às últimas tendências em espectroscopia.
Mais Detalhes do Produto
Exemplos de experiências:
  • Para medir o comprimento de onda das bandas de absorção do KMnO4 e calcular a constante de Hartmann.
  • Para encontrar o comprimento de onda de linhas proeminentes dos espectros de emissão de cobre, ferro e latão
Características:
  • Design moderno, fácil de usar e de precisão. Os espectros de emissão e absorção podem ser observados. Sistema de imagem CCD
  • Óptica de alta qualidade produz espectros nítidos e claros.

Quando uma substância é aquecida, os elétrons primeiro absorvem energia, vão para uma energia mais alta e finalmente caem para um nível mais alto, por meio da emissão de fótons. Todos os elementos emitem um espectro característico próprio. Existem certas linhas espectrais importantes e proeminentes associadas a cada elemento. Essas linhas são usadas para distinguir um elemento do outro. No experimento para determinar um elemento, o espectro da fonte conhecida padrão é mostrado primeiro.

O mercúrio é usado como um elemento padrão na maioria dos casos. Conhecendo o comprimento de onda, correspondente a diferentes linhas espectrais, os elementos podem ser julgados. O método de Hartmann é empregado para determinar o comprimento de onda desconhecido.

ESPECTRÔMETRO DE DESVIO CONSTANTE COM BASE EM PC - Tópicos relacionados
  • Espectro Contínuo
  • Espectro de emissão
  • Espectro de Absorção
  • A constante de Hartmann

Se uma substância transparente é colocada entre uma fonte contínua e um espectrômetro, a substância absorve uma certa parte do espectro. Portanto, no espectro contínuo da fonte, algumas linhas ou bandas escuras aparecem. Este espectro é chamado espectro de absorção da substância. Esse método é útil para manufatura e para experimentos acadêmicos. Espectrômetro de Desvio Constante (Modelo No: HO-ED-S-0203) pode ser usado para o estudo de séries espectrais viz. espectros de emissão de elementos, espectros de absorção de compostos, análise quantitativa do espectro, etc.

ESPECIFICAÇÃO

Design .......................................... Desvio constante 120F

Tipo de prisma ................................... Pellin Broca (N-SF1)

Índice de refração ........................... 1,7

Faixa de comprimento de onda ...................... 380 - 680nm

Resolução ................................... 0,1nm

Entrada ............................................. Fenda controlada por micrômetro



ESPECIFICAÇÃO DA CÂMERA

Sensor CCD ..................................... sensor de linha
Número de pixels ............................. 3648
Tamanho do pixel .......................................... 800 x 200 mícrons
Resolução ADC ................................. 16 bits
Faixa de tempo de exposição ..................... 0,1 ms - 6 500 ms
Taxa de quadros ......................................... Até 138 digitalizações / segundo
Interface ............................................. USB 2.0
Compatibilidade ...................................... Windows 7 ou superior


Escopo de fornecimento

Espectrômetro de Desvio Constante ......................................... 1 no.

Suporte de Arco de Metal (Cavidade Arcada) 0-25mm) ........................... 1 no.

Cobre, ferro, hastes de latão ......................................... 10 nos cada

Fonte de alimentação de arco de metal (Saída 0-100 V, 0-10A) .................... 1 no.

Lâmpada de vapor de mercúrio com fonte de alimentação ........................ 1 no.

Lâmpada incandescente (saída 25 W) ....................................... 1 no.

Câmera CCD.......................................................................... 1 no.
