Espectrômetro de chama
Cód. HO-ED-S-03A
PRINCIPAIS CARACTERÍSTICAS
Flame spectrometer is an instrument used for the analysis of emission and absorption characteristics of different materials. Holmarcs Flame spectrometer (Model No: HO-ED-S-03A) is able to analyze the spectrum of samples repeatedly with high speed. As we know, German Physicists Robert Bunsen and Gustav Kirchhoff discovered the spectral emission activity in the18thcentury, whichismodifiedhere.
Mais Detalhes do Produto

Utilizamos sódio metálico para o experimento, que é colocado em cadinho e aquecido com bico de Bunsen. A luz da chama de sódio é acoplada a uma fibra óptica e levada para a porta de entrada do espectrômetro. A saída do espectrômetro produz linhas padrão D1 e D2. Por sua vez, na espectroscopia de absorção, o espectro parcialmente contínuo da lâmpada de halogênio passa através da chama de sódio. Os átomos mais frios no centro da chama absorvem determinada região do espectro de halogênio que produz linhas D1 e D2 como linhas de imersão absorvidas. No entanto, os espectros de absorção ou emissão revelarão as características espectrais do material.

O espectrômetro de chama da Holmarc é calibrado usando uma fonte de mercúrio que usa as constantes de Hartmann como método de calibração. Ele pode ser atualizado para fins de pesquisa e pode ser usado para analisar espectroscopia de transmitância absoluta ou refletância por pequenas modificações. O detector de matriz linear CCD é usado no espectrômetro de prisma. Suportará regiões de infravermelho UV-VIS-Próximo.

Exemplos de experiências:

  • Calibração do espectrômetro de prisma usando constantes de Hartmann
  • Espectro de absorção de linhas de sódio D
  • Espectro de emissão de metal de sódio / materiais personalizados

Características:

  • Amostras sólidas e líquidas podem ser analisadas.
  • Capaz de gravação ao vivo automática do espectro de chama (versão personalizada)
  • Interface controlada por computador e fácil de usar.

Um projeto de gaiola de segurança é usado no espectrômetro de chama como um sistema de segurança para controlar reações de hipersensibilidade ao metal de sódio. A gaiola é feita de vidro float para segurança e visibilidade. O tubo de gás preso ao bico de Bunsen é protegido usando uma cobertura de metal. O cadinho metálico em tamanho fino permite a fusão segura do sódio. Os óculos de proteção são fornecidos com o equipamento.

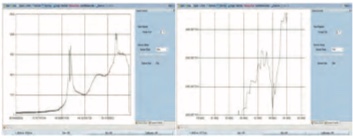

  • Espectro de emissão de metal de sódio
  • Espectro de absorção de linhas D no espectro contínuo

ESPECIFICAÇÃO DO ESPECTRÔMETRO

Prisma ............................................... Pellin Broca (N-SF1)

Entrada espectrômetro ................................ Fenda controlada por micrômetro (versão personalizada acoplada à fibra)

Saída do espectrômetro ................................ Saída eletrônica CCD via USB via computador

Faixa de comprimento de onda .................... 390-1000nm

Precisão de comprimento de onda ............................ +/- 0.6nm

Precisão Abs / emissão ............................ +/- 0,5 nm

Fonte de calibração usada ............................ Lâmpada de mercúrio

Fonte de luz de absorção ............................ Lâmpada de halogéneo de tungsténio (20W)

Tipo de calibração ............................ Baseado nas constantes de Hartmann

ESPECIFICAÇÃO DE DETECTOR

Detector CCD .................................... Matriz linear sensível 0-3647pixels

Tamanho do pixel .............................. 800 x 200 mícrons

Resolução A / D  .............................. 16 bits

Relógio Pixel O / p  .............................. 0,5 MHz

Tempo de exposição  .............................. 0,1 - 6500 ms

Taxa de quadros ..................................... 138scans / segundo

Gatilho externo ............................. sim

Compatibilidade ................................ Windows 7 ou superior

Interface  .............................. USB 2.0
