Efeito Zeeman
Cód. HO-ED-S-04A
PRINCIPAIS CARACTERÍSTICAS
Com esse sistema é possível abordar diversos tópicos referente a ensaios o efeito Zeeman - relação e / m. Além dessas vantagens temos em vista que o dispositivo é muito fácil de se utilizar, garantindo assim uma melhor segurança para os instrutores e professores na hora de suas explicações. O lay-out do kit é planejado para se obter um fácil manuseio de seus recursos. É fornecido também documentações técnicas completa de utilização do VIVACITY DIDACTIC com manuais técnicos das bancadas para operação e configuração ou parametrização do conjunto; roteiros de experimentação com informações teóricas e atividades práticas dos experimentos em mídia e impresso na língua portuguesa. Garantia e suporte técnico para solucionar todas dúvidas referente ao dispositivo e suas diversas formas de aplicação.
Mais Detalhes do Produto
INTRODUÇÃO

O equipamento é projetado para determinar a relação e/m, que requer conhecimento em óptica, mecânica, eletromagnetismo, física moderna e matemática. O aparelho tradicional de efeito Zeeman precisa de mais habilidades em operação e medição. Com seu design novo e integrado, este dispositivo é mais fácil de configurar e operar para que os alunos possam colocar o foco na compreensão dos princípios e teorias envolvidas.

TÓPICOS RELACIONADOS
  • Modelo atômico de Bohr
  • Quantificação dos níveis de energia
  • Magnéton de Bohr
  • Interferência de ondas eletromagnéticas
  • Interferômetro de Fabry - Perot
EXEMPLO DE EXPERIMENTOS

Esta experiência consiste em duas partes:

Realizar observações qualitativas do efeito Zeeman incluindo:

1) Observar o trio de linhas do efeito transversal normal de Zeeman.

Realizar medições quantitativas sobre o efeito normal de Zeeman incluindo:

1) Encontrar o espaçamento da interferência
2) Verificar a constante do momento magnético de Bohr (µ)
3) Analisar a constante de Planck (h) e a velocidade da luz (c) usando o efeito de Zeeman
4) Calibração do campo magnético

Uma lâmpada de mercúrio de baixa pressão é colocada dentro de um eletroímã de corrente alternada. A luz passa através de um filtro de interferência de banda estreita (ou filtro à base de corante), centrada em torno do comprimento de onda desejado e entra no interferômetro de Fabry - Perot. Este dispositivo consiste em duas placas paralelas reflexivas que servem para transmitir radiação em diferentes ordens de comprimento de onda. Pequenos botões de inclinação permitem ajustes precisos e cuidadosos da placa.

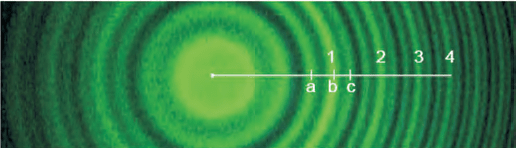

A diferença significativa na nossa configuração é no sistema de imagem usado para visualizar e plotar os padrões de interferência. Usamos a câmera CCD com USB 2.0, que pode ser conectada diretamente ao PC para monitorar o padrão de franja e salvar as imagens desejadas. Isso torna o alinhamento da óptica muito mais fácil e elimina a necessidade de processamento fotográfico. O interferômetro de Fabry - Perot é o coração do aparelho que nos permite detectar pequenas mudanças nos comprimentos de onda da luz emitida da fonte. Basicamente, é um par de espelhos paralelos, altamente reflexivos separados por uma distância.

PRODUTOS DO FORNECIMENTO

1 x Base: Plataforma com comprimento de 500 mm
1 x Filtro IR com suporte (50 x 50 mm)
1 x Filtro verde com suporte (50x50mm)
1 x Polarizador com abertura variável (Rotação 360º)
1 x Fabry Perot Etalon com suporte (R/T relação de 85/15)
1 x Suporte da lente para câmera (FL = 65mm)
1 x Câmera CCD
1 x Eletroímã (campo magnético = 1.8 tesla)
1 x Medidor digital (20KG)
1 x Suporte da sonda (altura de 100 - 150mm)
1 x Lâmpada de vapor de mercúrio com fonte de alimentação (220V, 60Hz)
1 x Proteção contra poeira com fechaduras magnéticas

ESPECIFICAÇÕES

ESPECIFICAÇÃO DO MEDIDOR DE CAMPO MAGNÉTICO:

Range: 0 - 20 KGAUSS
Resolução: 10 GAUSS
Precisão: +/- 0.5%
Display: LED 7 segmentos de 3 ½ dígitos
Alimentação: 220V (+/- 10%), 60Hz
Transdutor: Sonda Hall (InAs)

ESPECIFICAÇÃO DO FILTRO VERDE DICRÓICO:

Tipo: Aditivo
Cor: Verde
Dimensões (mm): 50 x 50
Abertura (%)  >= 85
Espessura (mm): 2 nominal
Qualidade da superfície: 80 – 50
Ângulo de incidência (°):  0
Substrato - Acrílico
