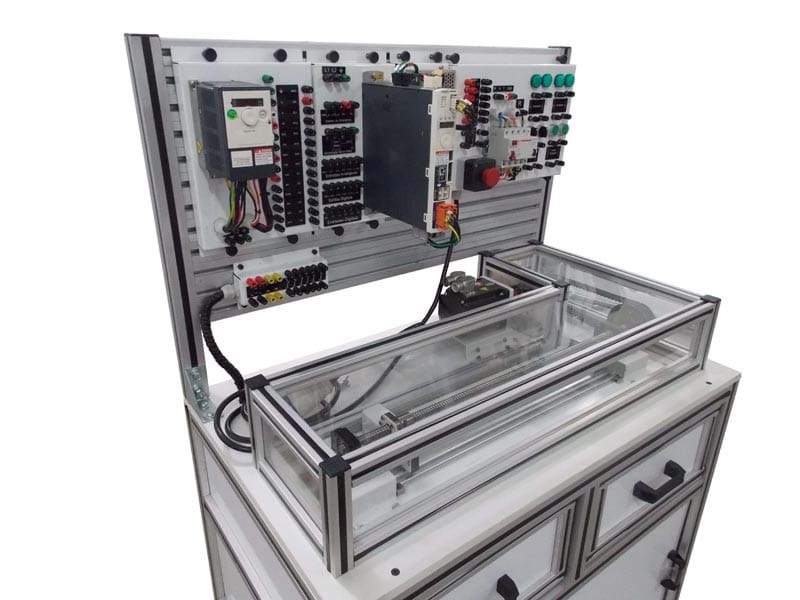

Bancada de Posicionamento Linear - PL1
Cód. PL1
PRINCIPAIS CARACTERÍSTICAS
Equipamento Didático desenvolvido para treinamento em aplicações de posicionamento linear. Possibilitando demonstrações práticas de desenvolvimento de controle e sistemas automatizado permitir a prática com 3 tipos diferentes de motores : Motor de Indução, Servo Motor e Motor de Passo.
Mais Detalhes do Produto



• Estrutura Equipamento

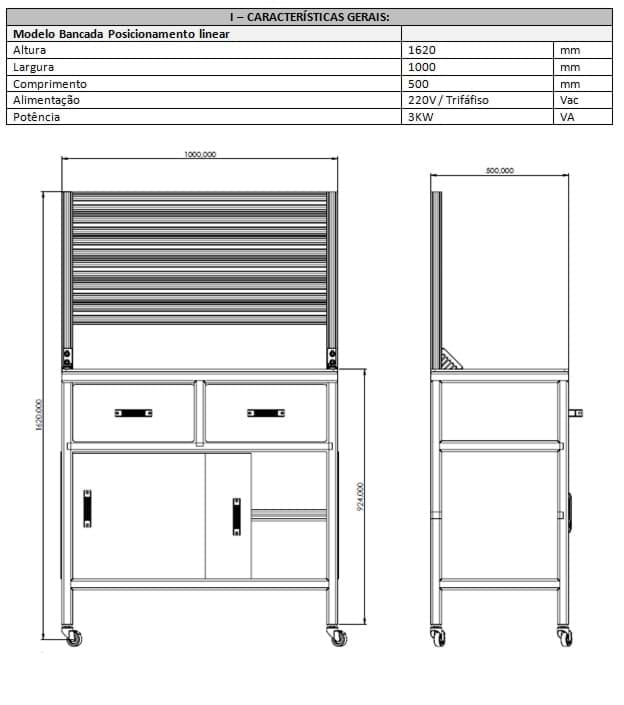

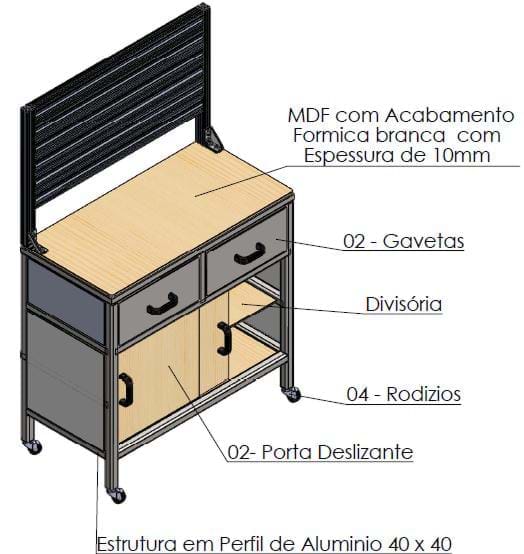

A bancada contem (2) Dois postos de trabalho fabricados em perfil de alumínio 40x40 com acabamento em MDF, subdividida em linhas para fixação dos módulos de ensaios, possibilitando a fixação dos módulos de experimentos. Rodízios emborrachados para facilitar o deslocamento da bancada quando necessário

Equipamento para 1 a 4 alunos maior comodidade e espaço.



• Posicionamento Linear

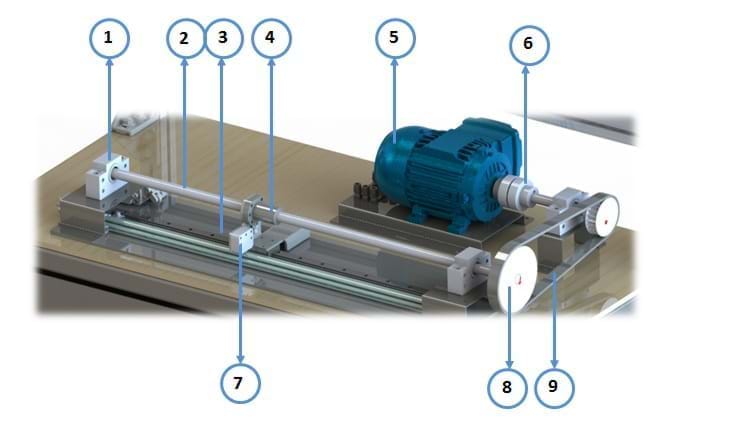

Kit Didático desenvolvido em aplicações de posicionamento linear

  1. Mancal
  2. Fuso de esfera
  3. Guia linear
  4. Castanha
  5. Posicionamento de motor/motor de passo/ servo motor
  6. Acoplamento elástico
  7. Transdutor Linear
  8. Polia
  9. Correia Sincronizada



• Painel de Segurança

O painel de segurança composto por:

  • Botão de Emergência tipo soco
  • Disjuntor DR
  • Disjuntor Monopolar
  • Chave Comutadora
  • Botão Pulsador Sinalizador
  • Tomada Industrial

Este Painel pode ser utilizado para realizar o controle de segurança geral da bancada, evitando assim qualquer tipo de acidente no momento dos exercícios. Todas as conexões do painel estão disponíveis em conectores tipo banana de 4mm.



• Componentes da Bancada

Módulo Inversor de Frequência Inversor de frequência com controle vetorial de fluxo sem realimentação, com dissipador. A unidade de 312 Altivar é um inversor de frequência para 200 ... 600 V trifásico motores assíncronos de 0,18 a 15 kW.

A unidade de 312 Altivar é robusto, compacto e fácil de instalar. Suas funções integradas são particularmente adequados para as necessidades de aplicações que envolvam simples máquinas industriais.



• Fonte 24V

  • Alimentação monofásica 100-240 Vca
  • Tensão de Saída: 30 Vcc/ 2.4 e 4.8 A e 24 Vcc/ 3 A (dependendo do modelo)
  • Gerenciamento de falha de terra Fixação por parafuso ou trilho din 35 ou 75mm Certificação UL/CSA



• Controlador Lógico Programável Twido

O Twido gama controlador programável oferece 2 bases compactas com porta Ethernet integrada. Dentro de um tamanho compacto global de 157 x 90 x 70 mmde base, controladores TWD LCAE 40DRF (100 ... 240 V Alimentação) e TWD LCDE 40DRF (alimentação de 24 V) incluem o seguinte discreto E / S:

  • 24 inputs 24V.
  • 14 saídas de relé.
  • 2 saídas a transistor 24V.



• Indicador Digital

Indicador De Processo Gefran 40T Indicador digital microprocessador modelo 40T, display de 4 dígitos, entrada configurável para termopar tipo J, K, R, S, T, B, E, N, LGOST, U, G, D, C, termo resistência PT100, PT100J a 2 ou 3 fios, sensor PTC, e NTC, entrada linear de 0-60 /12- 60mV, 0-20/4-20mA, 0-10/2-10/0-5/1-5/0-1/0,2-1Vdc, escala configurável de -199.9 a 999.9, tempo de resposta mínimo de 15ms, 2 alarmes através de relés, capacidade de 5A/250V, frontal de 48x48mm, fonte interna para alimentação de transmissão de 24Vdc e alimentação de 100 a 240 Vac/dc



• Transdutor Linear

Transdutor de posição sem contacto magnetostritivo linear com Gefran Tecnologia ONDA. Transdutor de posição linear sem contato com a inovadora tecnologia ONDA GEFRAN magneto para uma vida mais longa. A ausência de contato elétrico no cursor elimina todos vestindo e garante vida quase ilimitada. A nova solução de tecnologia ONDA (patenteado pela Gefran) permite a obtenção de uma estrutura essencial modular com tamanho compacto para a instalação simples:

  • Strokes de 50 a 1.500 milímetros
  • Deslizante ou flutuando cursor magnético
  • Saída analógica direto para o deslocamento
  • Temperatura de trabalho: -20 ... 75 ° C
  • proteção IP65
  • Alimentação 24Vdc ± 20%



• Composição da Bancada

  • Bancada em perfil de alumínio.
  • Módulos acima citados.
  • Mídia digital dos componentes utilizados na bancada.
  • Apostila Professor e Aluno impressa e digital, com exercícios e experimentos para laboratório.
  • Todos os cabos necessários para o funcionamento.
